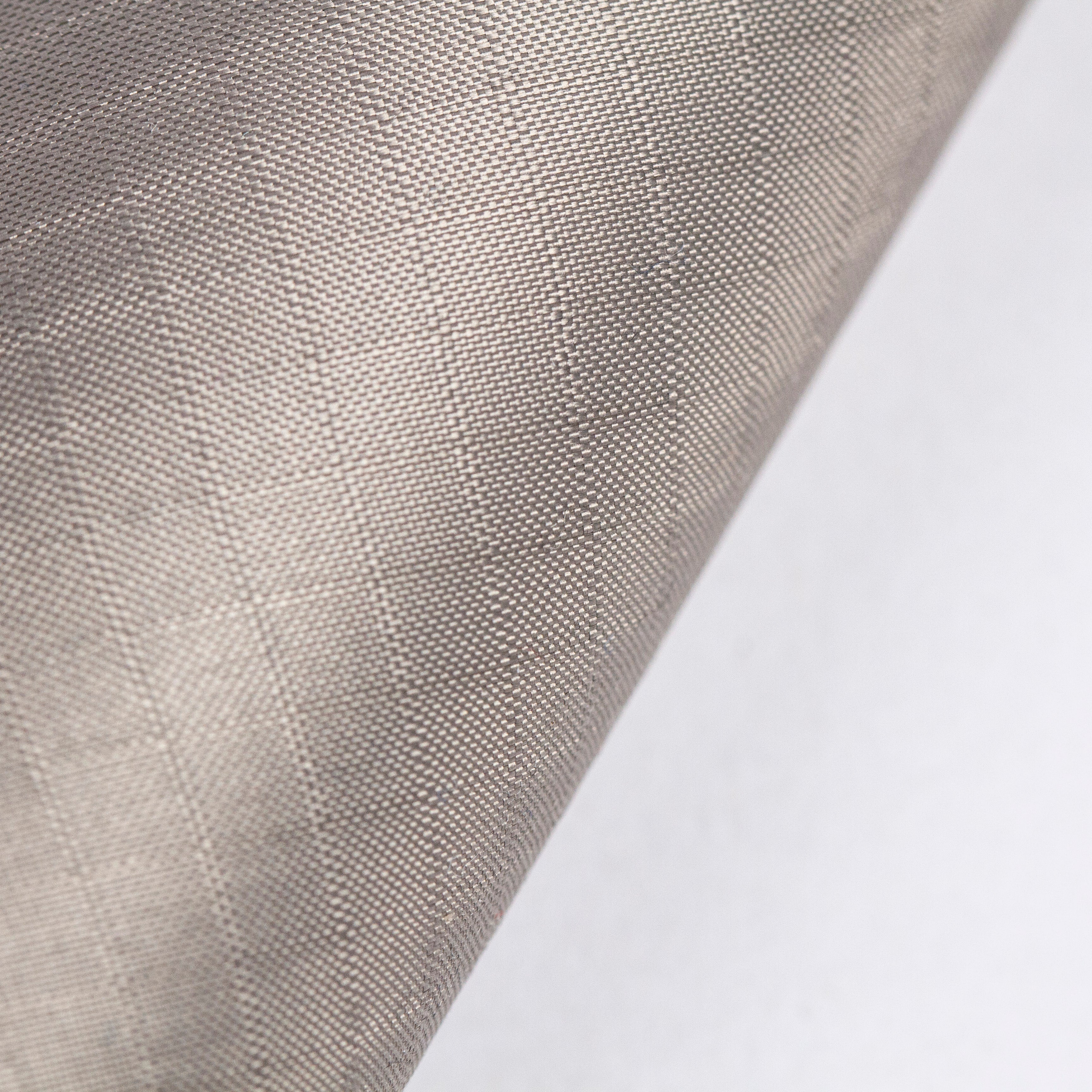

Leitfähige 143-Gewebestruktur, gewebtes Ag/Cu/Ni-Abschirmgewebe

Konduktive 143 Oberflächenwiderstandsmessung über 50 cm

Leitfähiges 143-Abschirmdiagramm, 30 MHz bis 18 GHz

Leitfähige 143 SEM-EDS-Elementkartierung mit Cu-KA-, Ni-KA- und Ag-LA-Kanälen

Faraday shielding material

Faraday Shielding Fabric for EMI/RF Tents, Curtains & Soft-Wall Enclosures

Name: Faraday-Abschirmgewebe für EMI/RF-Zelte, Vorhänge und Weichwandgehäuse
Brand: Faraday Fiber
SKU: MCON143
Price: 75.00 USD
Availability: InStock

Ag/Cu/Ni metallized woven shielding fabric for Faraday tents, temporary shielding rooms, EMI curtains and retrofit enclosure panels.

$75.00

Verkauf pro Quadratmeter. Stückpreis: 55 USD pro Quadratmeter.

Anzahl:

Auf Lager

Faraday Fiber Faraday-Abschirmgewebe für EMI/RF-Zelte, Vorhänge und Weichwandgehäuse

$75.00

Metallisiertes Abschirmtextil

Anwendungsgetriebener Abschirmstoff für Soft-Wall-Faraday-Strukturen.

Verwenden Sie dieses metallisierte Gewebe, wenn das Projekt eine leitfähige Textilabdeckung in Faraday-Zelten, EMI-Vorhängen, temporären Abschirmräumen oder Nachrüstplatten erfordert.

Good fit when your project needs:

Flexible shielding walls, curtains or panels instead of rigid metal enclosure surfaces.

A textile material that can be evaluated for sewing, overlapping, panel fabrication or retrofit work.

Real material proof, including shielding test data and SEM-EDS elemental mapping, before RFQ or sampling.

For exact shielding values, use the tested performance chart on the right.

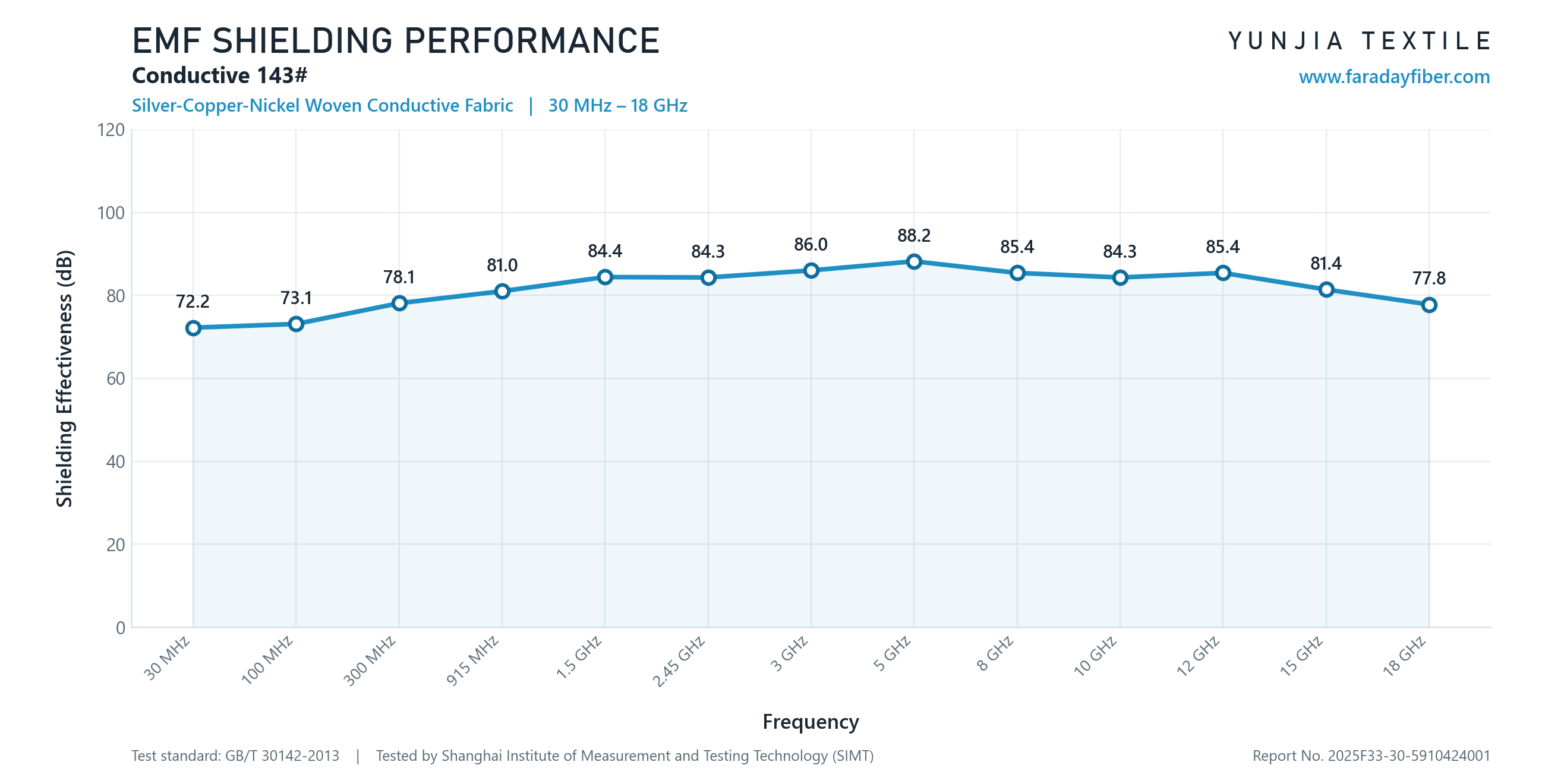

Geprüfte Schirmdämpfung

Datenquelle: SIMT-Bericht 2025F33-30-5910424001. Prüfnorm: GB/T 30142-2013.

Entwickelt für Projekte mit Stoffabschirmung

Dieses Material ist am besten als textiler Projektschirm zu verstehen, nicht nur als leitfähige Stoffprobe. Es ist für Teams gedacht, die metallisierte Gewebe für Gehäuse, Vorhänge und Plattensysteme vergleichen, bei denen Abschirmdaten, Oberflächenleitfähigkeit und Herstellungsformat die endgültige Wahl beeinflussen.

Faraday-Zelte und portable HF-Räume

Verwendung als Stoffwand oder Plattenmaterial, wo eine Weichwandstruktur leitfähige Abdeckung über große Flächen benötigt.

Abschirmvorhänge und -trennwände

Relevant für Vorhänge, weiche Trennwände und Zugangsklappen, bei denen sowohl die Textilhandhabung als auch die leitfähige Kontinuität wichtig sind.

Nachrüstgehäuseplatten

Geeignet für Projektteams, die Rollenware oder vorgefertigte Paneele für bestehende Räume, Werkbänke oder temporäre Gehäuse evaluieren.

Nachweise, die Käufer vor der Bestellung prüfen können

REM-EDX-Elementkartierung

Der bereitgestellte EDS-Bericht umfasst separate Cu-KA-, Ni-KA- und Ag-LA-Mapping-Kanäle für das metallisierte gewebte Textil.

Flachbildschirm-Abschirmungsbericht

Getestet vom Shanghai Institute of Measurement and Testing Technology gemäß GB/T 30142-2013.

Entwickelt für flexibles Handling

Ausgewählt für Projekte, die Rollenware oder gefertigte Platten mit guter Dimensionsstabilität nach wiederholtem Falten und Handhaben erfordern.

How to evaluate this fabric before choosing it

For Faraday tents, EMI curtains and soft-wall enclosures, the fabric is only one part of the shielding system. Technical buyers usually need to confirm the application format, conductive continuity and proof requirements before ordering material.

Application format

Decide whether the fabric will be used as roll goods, sewn panels, curtains, enclosure walls or retrofit liners. The final structure affects seams, overlaps and installation method.

Electrical continuity

Plan how adjacent panels, doors, edges and grounding points will remain conductive. Fabric performance cannot replace poor joining or leakage control in the finished enclosure.

Verification level

Use the shielding chart and SEM-EDS mapping as material proof, then confirm any project-specific width, GSM, thickness, compliance or fabrication requirements before release.

Material Selection Logic

Different shielding textiles solve different design problems. This comparison is meant to guide the buying conversation, not to claim one material is identical to another.

Material direction

When it may fit

What to confirm

Ag/Cu/Ni metallized woven fabric

A practical option for fabric-based Faraday structures where the buyer wants real material images, elemental mapping and flat-panel shielding data.

Confirm roll width, GSM, thickness, panel format, joining method and whether the tested frequency range matches the project requirement.

Nora Dell-type metallized fabrics

Useful as an industry benchmark category when teams are evaluating high-conductivity metallized shielding textiles for technical projects.

Compare verified datasheet values, coating structure, test method, availability and total material cost. Do not assume equivalence from the category name alone.

Silver mesh or lightweight shielding fabric

May fit applications that need airflow, translucency or lighter drape rather than a denser woven shielding panel material.

Confirm the required shielding level, mechanical handling, edge finishing and whether a mesh structure fits the enclosure design.

Finished Faraday tent or enclosure

Better when the buyer wants a complete shielding structure instead of sourcing raw fabric for fabrication.

Confirm final size, door structure, seams, grounding accessories, installation method and full-system shielding expectations.

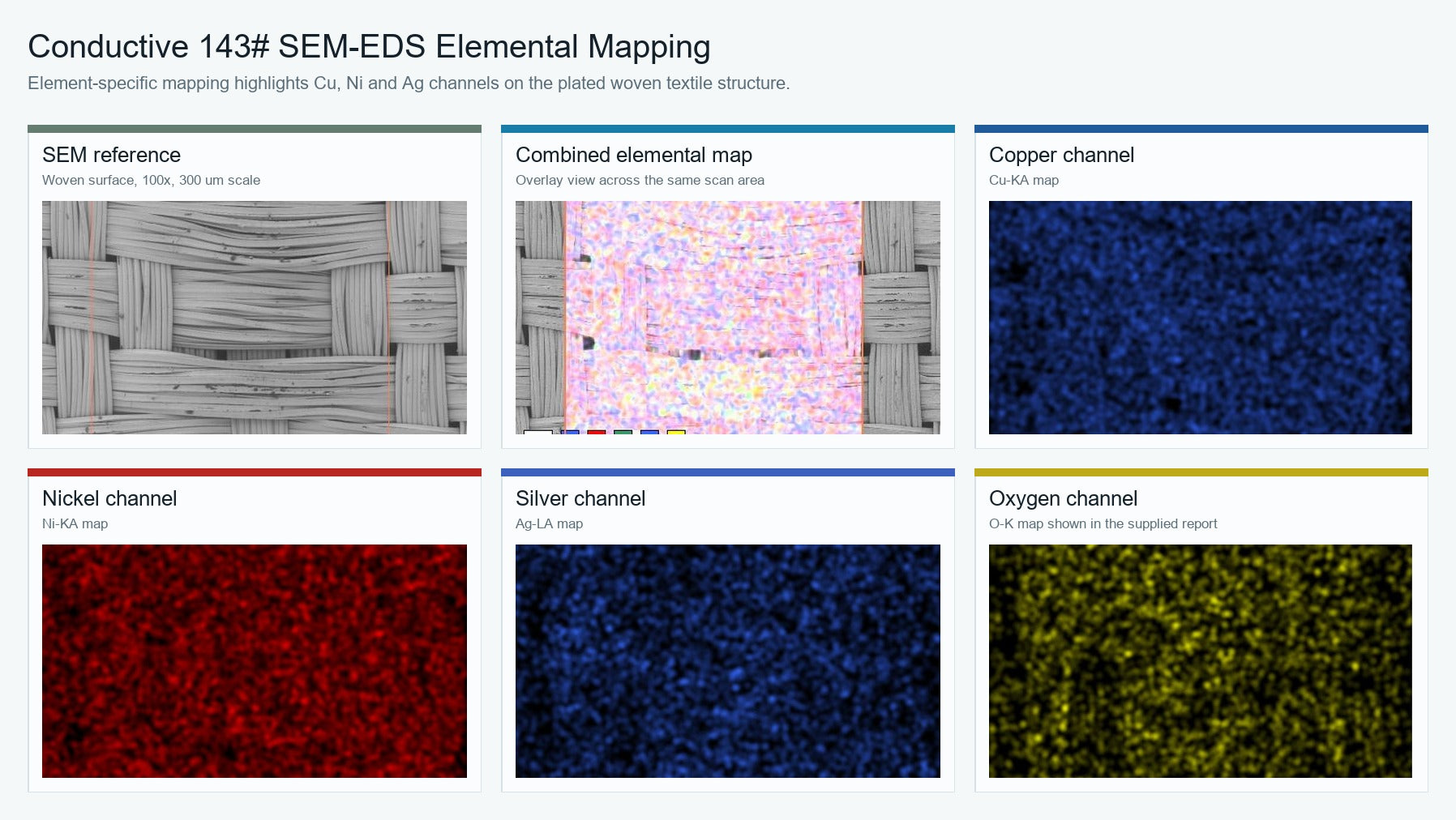

SEM-EDS-Mapping trennt Cu, Ni und Ag auf der gewebten Oberfläche.

Das gelieferte SEM-EDS / EDS-Material ist mehr als eine einzelne Zusammensetzungsangabe. Es zeigt denselben gescannten Bereich über separate Kupfer-, Nickel- und Silberkanäle, einschließlich Cu-KA-, Ni-KA- und Ag-LA-Karten, plus SEM-Referenz und kombinierter Elementüberlagerung.

Für technische Einkäufer erleichtert dies die Bewertung der Ag/Cu/Ni-plattierten Struktur, da jedes Metall durch einen eigenen elementspezifischen Scan sichtbar ist.

Cu-KA mapping

Copper is shown as a separate scan channel over the woven surface, supporting the copper layer in the plated structure.

Ni-KA mapping

Nickel is mapped independently, helping technical teams verify that Ni is present rather than inferred from appearance.

Ag-LA mapping

Silver is shown in its own Ag-LA channel, giving a clearer view of the Ag-bearing component in the metallized textile.

Das EDS-Referenzbild enthält eine SEM-Oberflächenansicht, kombinierte Kartierung sowie Cu-KA-, Ni-KA-, Ag-LA- und O-K-Kanäle.

Verifizierte Produktdetails

Spezifikationsfelder sind auf mitgeliefertes Produktmaterial, Medien und Testdokumente beschränkt. Werte, die hier nicht aufgeführt sind, sollten vor der Projektfreigabe bestätigt werden.

Probenbezeichnung

Silber-Kupfer-Nickel Gewebe Leitfähiges Karostoff

Internes Modell

Leitfähig143#

Artikelnummer

MCON143

Plattenbalken

Ag/Cu/Ni beschichtete Textilstruktur

Abschirmungsprüfnorm

GB/T 30142-2013

Getesteter Frequenzbereich

30 MHz, 100 MHz, 300 MHz, 915 MHz, 1,5 GHz, 2,45 GHz, 3 GHz, 5 GHz, 8 GHz, 10 GHz, 12 GHz, 15 GHz, 18 GHz

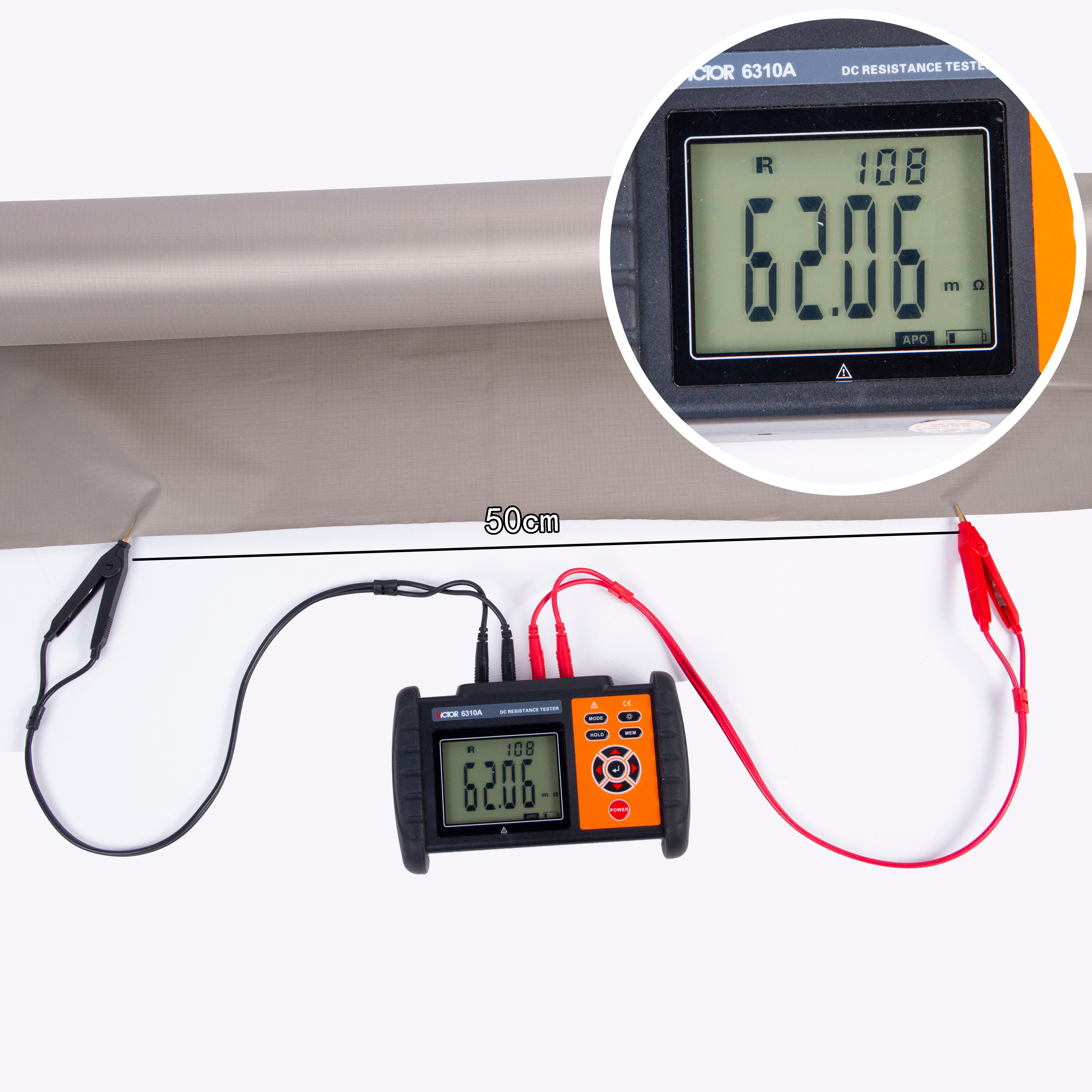

Oberflächenwiderstandsbild

Das beigefügte Produktbild zeigt 62,06 mOhm über eine Messstrecke von 50 cm.

Berichtsnummer

2025F33-30-5910424001

Ausstellungsdatum

29. Mai 2025

Testorganisation

Shanghai Institute of Measurement and Testing Technology (SIMT)

Hersteller

Shaoxing YUNJIA TEXTILE Products Co., Ltd.

Bestätigen Sie Rollenbreite, Rollenlänge, Flächengewicht (GSM), Dicke, Konformitätsanforderungen und Verarbeitungsformat vor der endgültigen Materialauswahl.
